干式變壓器原理--簡介

干式變壓器其實就是利用電磁感應原理，從一個電路向另一個電路傳遞電能或傳輸信號的一種電器是電能傳遞或作為信號傳輸?shù)闹匾Ｋ粡V泛的應用于局部照明、高層建筑、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。干式變壓器主要分為開啟式、封閉式、澆注式三種形式。

干式變壓器原理--主要形式

接下來小編為大家介紹的是干式變壓器的主要形式，主要可以分為以下幾種：

⒈開啟式：是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，一般有空氣自冷和風冷兩種冷卻方式。

⒉封閉式：器身處在封閉的外殼內，與大氣不直接接觸。

⒊澆注式：用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。

干式變壓器原理

干式變壓器的工作原理和其他變壓器一樣，遵循電和磁耦合的使用所需的電壓技術的物理原則：當電流通過導線的電流流過，它會產生變化的磁場或周?chē)?ldquo;磁”。磁場周?chē)碾娋€(xiàn)上的波動，它產生的電流在電線。因此，第二線和第一線內會有波動的磁場，放在旁邊，電流是在第二線誘發流動。因此，電力是通過從第一第二導線，沒有實際接觸的兩根導線。

干式變壓器結構

干式變壓器主要由硅鋼片組成的鐵芯和環氧樹脂澆注的線圈組成，高低壓線圈之間放置絕緣筒增加電氣絕緣，并由墊塊支撐和約束線圈，其零部件搭接的緊固件均有防松性能。

構造性能：⑴固體絕緣包封繞組⑵不包封繞組

繞組：兩個繞組中，電壓較高的是高壓繞組，較低的是低壓繞組。從高、低壓繞組的相對位置看，高壓可分為同心式、交迭式。同心式繞組簡單，制造方便，均采用這種結構方式。交迭式，主要用于特種變壓器。

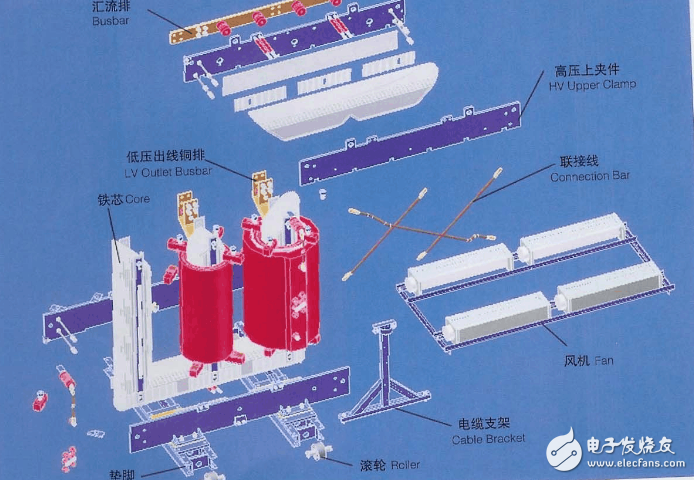

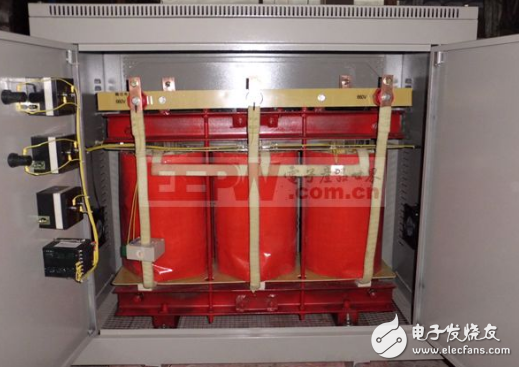

干式變壓器立體結構圖

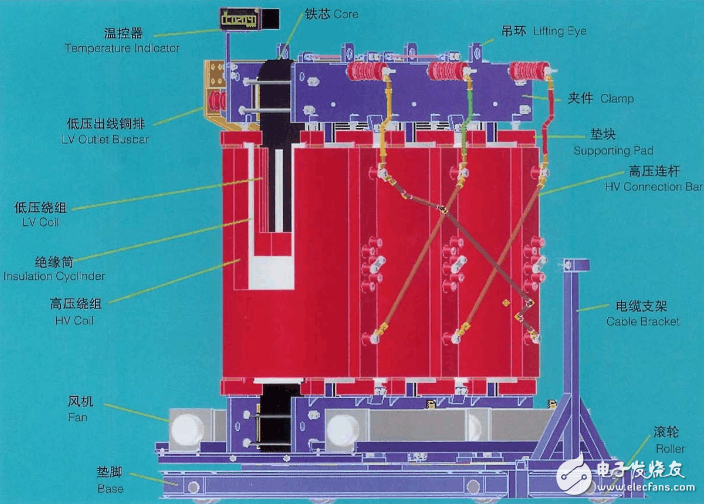

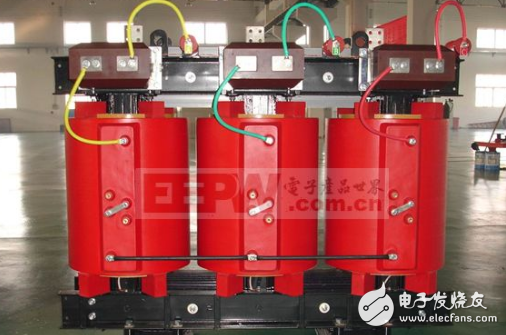

總體剖面圖
