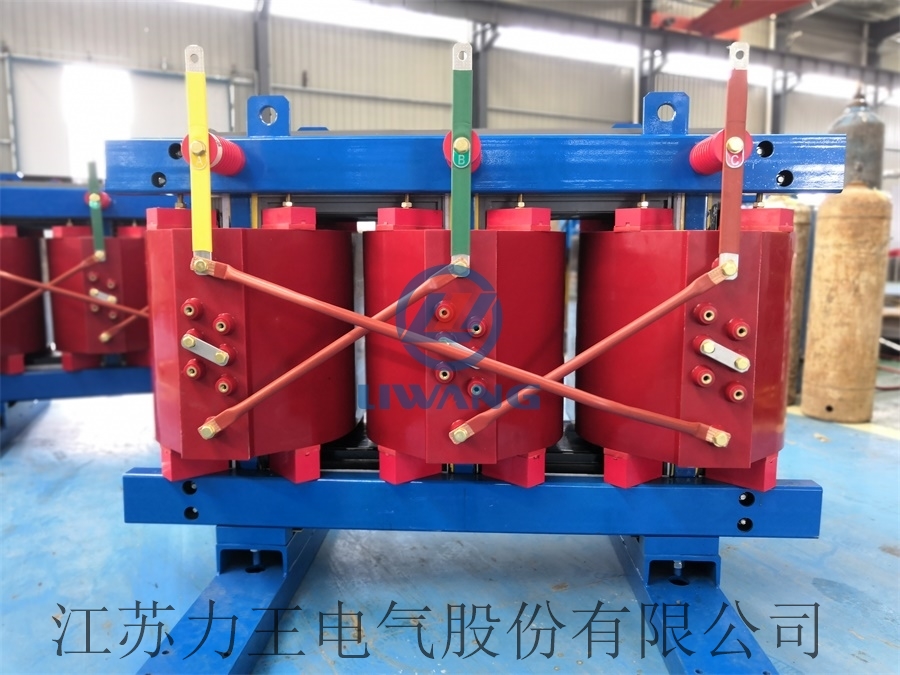

SCB13干式變壓器鐵芯線圈及配件 1SCB13千式變壓器風機:變壓器裝備橫流式風機,具有噪音低、省電、冷卻均勻、易安裝的優點。 2SCB13千式變壓器溫度操控設備:變壓器配溫度操控器1套,型號BWDK-2608E 3SCB13千式變壓器防護外殼:符合IEC529要求,裝備防護等級為IP20不銹鋼外殼。 4SCB13千式變壓器鐵芯 鐵心選用優質冷軋硅鋼片制造,45°全斜接縫結構,心柱選用絕緣帶綁扎。鐵芯表面選用絕緣樹脂密封以防潮防銹。 5SCB13千式變壓器線圈 干式變壓器高壓線圈選用無氧銅導線繞制,低壓線圈選用銅箔繞制,玻璃纖維與環氧,樹脂復合材料作絕緣,樹脂不加填料,薄絕緣結構,預埋樹脂散熱氣道,真空狀態浸漬式澆注,環氧樹脂 具有高電氣功能、機械功能和熱功能而且具有防潮、防火、自熄功能。6干式變壓器和金屬件均有牢靠接地,接地設備有防銹鍍層,并有明顯標志,鐵芯和悉數金屬件均有防銹保護層。 7干式變壓器外殼高壓側、低壓側出線方法: 高壓側:電纜下進線,低壓側:銅排規范側出線。 SCB13千式變壓器本體到低壓柜之間的連接銅排及變壓器的接地銅排由用戶擔任,現場裝備。
