變壓器瓦斯保護原理接線圖

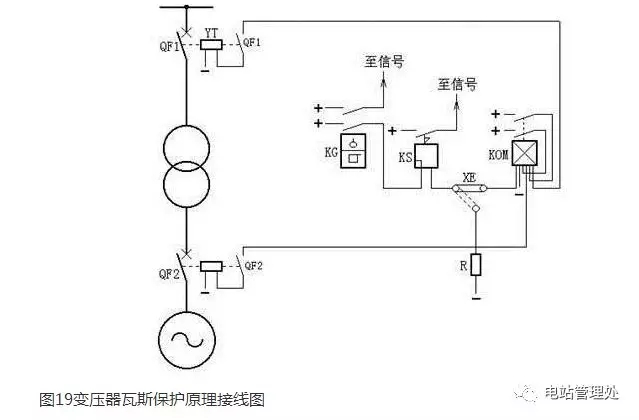

      變壓器瓦斯保護的主要元件就是瓦斯繼電器，它安裝在油箱與油枕之間的連接管中。當變壓器發生內部故障時，因油的膨脹和所產生的瓦斯氣體沿連接管經瓦斯繼電器向油枕中流動。若流動的速度達到一定值時，瓦斯繼電器內部的擋板被沖動，并向一方傾斜，使瓦斯繼電器的觸點閉合，接通跳閘回路或發出信號，如圖19所示：瓦斯繼電器KG的上觸點接至信號，為輕瓦斯保護；下觸點為重瓦斯保護，經信號繼電器KS、連接片XE起動出口中間繼電器KOM，KOM的兩對觸點閉合后，分別使斷路器QF1、QF2、跳閘線圈勵磁。跳開變壓器兩側斷路器，即：

直流+ → KG → KS → XE → KOM → 直流-，起動KOM。

直流+ → KOM → QF1 → YT → 直流-，跳開斷路器QF1。

直流+ → KOM → QF2 → YT → 直流-，跳開斷路器QF2。

再有，連接片XE也可接至電阻R，使重瓦斯保護不投跳閘而只發信號。
