輕型高壓變壓器計算，干式變壓器的使用，高低壓開關柜檢查項目

輕型高壓變壓器關于變壓器的計算公式

計算變壓器按構思的功率，需要的電壓來求出每伏匝數及線徑。

中小變壓器以功率求鐵芯(線圈套著部分)截面積：

S＝1.25×根號P

(S＝鐵芯截面：C㎡，P＝功率：W)

每伏匝數：

N＝4.5×100000/(Bg×S)

(Bg＝鐵芯導磁率，一般在6000～12000高斯間選取，不會檢驗鐵芯導磁率時，一般按近年生產鐵芯導磁率在10000高斯附近選取)

導磁率為10000高斯時，公式簡化為：

N＝45/S

計算線徑時，初、次級按功率求其出電流后再求線徑。

求電流：

I＝P/U

求線徑：

D＝1.13×根號(I/δ)

(D＝線直徑：M㎡，δ＝電流密度：2.5～3A，一般取2.5A)

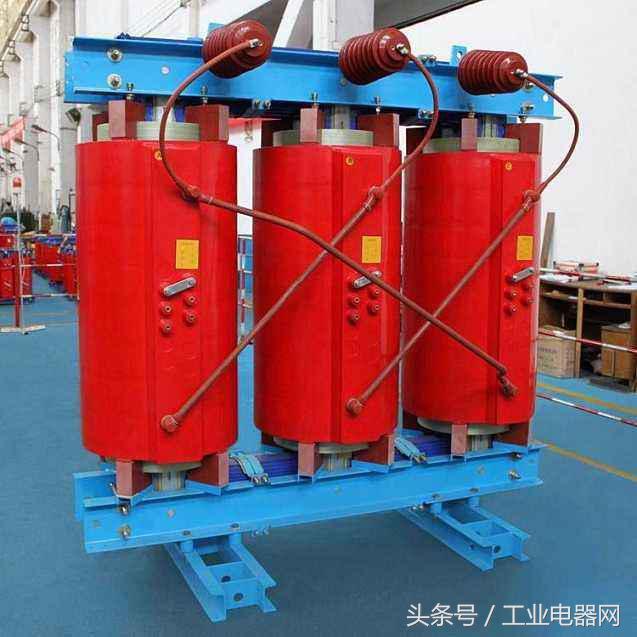

電氣百科：干式變壓器的安全運行和使用壽命

干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致干式變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的，今對TTC-300系列溫控系統作一簡介。

(1)風機自動控制：通過預埋在低壓繞組最熱處的Pt100熱敏測溫電阻測取溫度信號。變壓器負荷增大，運行溫度上升，當繞組溫度達110℃時，系統自動啟動風機冷卻；當繞組溫度低至90℃時，系統自動停止風機。

(2)超溫報警、跳閘：通過預埋在低壓繞組中的PTC非線性熱敏測溫電阻采集繞組或鐵心溫度信號。當干式變壓器繞組溫度繼續升高，若達到155℃時，系統輸出超溫報警信號；若溫度繼續上升達170℃，變壓器已不能繼續運行，須向二次保護回路輸送超溫跳閘信號，應使變壓器迅速跳閘。

(3)溫度顯示系統：通過預埋在低壓繞組中的Pt100熱敏電阻測取溫度變化值，直接顯示各相繞組溫度(三相巡檢及最大值顯示，并可記錄歷史最高溫度)，可將最高溫度以4～20mA模擬量輸出，若需傳輸至遠方(距離可達1200m)計算機，可加配計算機接口，1只變送器，最多可同時監測31臺變壓器。系統的超溫報警、跳閘也可由Pt100熱敏傳感電阻信號動作，進一步提高溫控保護系統的可靠性。

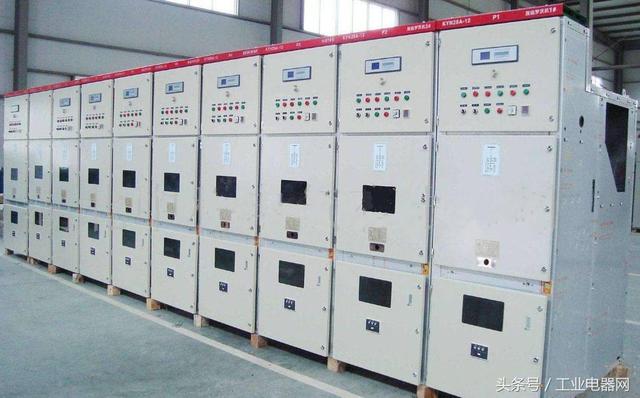

高低壓開關柜檢查項目

一、柜體裝配檢查

1、柜體寬、深、高尺寸符合圖紙要求，對角線尺寸偏差≤±2mm；柜體其他關鍵部位尺寸符合要求；

2、柜體各類連接件、安裝版、吊環等，安裝正確，連接緊固。

3、前后門開啟、關閉自如，門開啟角度>90°。

4、柜體油漆件無劃傷、裂紋、起泡等現象，色澤均勻，符合要求。

5、門、門鎖、鉸鏈、鎖桿等安裝正確，縫隙拒絕；門、封板等無晃動現象。

6、柜體、儀表板，門板等接地良好，接地良好，接地螺栓無油漆等污物。

7、容易造成人體操作傷害或?qū)Ь€傷害的安裝板、支架、電纜進出線孔等，應采取防護措施。

8、柜內清潔干凈，無異物；封板、門內外表面無油漬、污垢、灰塵等垃圾。

二、元器件安裝檢查

1、元器件型號、規格符合圖紙要求。

2、元器件安裝位置，安裝方式等符合元器件的安裝要求及技術要求。

3、斷路器本體面板與柜體面板孔縫隙均勻，縫隙尺寸偏差≤±1mm;

4、元器件固定螺栓（螺釘）、平墊、彈簧、螺母等規格合適；緊固螺栓力矩值符合要求，螺紋露出螺母2～5絲，螺母置于維護側。

5、各類元器件有附件的，附件應安裝完整、牢固、正確。

6、各類元器件內部、表面無鐵屑、線頭、扎帶等垃圾，清理干凈。

三、二次接線檢查

1、元器件標識，端子回路名稱標識完整，正確，整齊美觀，符合要求。

2、端子標號完整，正確。

3、導線兩端有線號；線號位置正確，整齊美觀。

4、接線必須整齊美觀，衡平豎直，符合工藝規范要求。

5、二次回路中的電氣間隙和爬電距離應符合二次接線施工規范要求。

6、導線穿過金屬隔板、母線、儀表門線把固定點等處，二次線應做防護處理。儀表門線把長度適中，做到門開啟、關閉自如。

7、選用各類銅接線頭的大小、規格符合元器件接線端子接線方式。

8、銅接頭的壓接方法正確，壓接牢固。接線螺栓螺釘、平墊、彈簧等規格一致，符合要求；螺栓緊固，螺紋露出螺母2～5牙；

9、同一批生產合同，予留導線長短適中、固定位置統一。如接地線、N線、電源線等可用直徑6mm左右的金屬圓形物體，將導線繞3～5圈。

10、二次接線必須按圖施工，接線正確，符合圖紙要求。端子接線預留位置正確，統一。

11、二次多余線頭需及時包扎，隱藏處理，并固定；線束不得有線頭裸露。

12、接線完工之后，線頭、扎帶等異物應及時清潔干凈。

四、一次導線制作安裝檢查

1、導線選用的型號、規格正確；導線相序連接正確。

2、導線兩端有相序標記；相序標記整齊美觀，牢固。

3、導線接頭規格選用正確，壓接方法正確、牢固。

4、導線長度適中，連接自然吻合，固定位置、方式正確，整齊美觀。

5、導線連接螺栓螺釘、平墊、彈簧、螺母等規格合適；緊固螺栓力矩值符合要求，螺紋露出螺母2～5絲，螺母置于維護側。

6、導線遇金屬邊口、金屬孔時，金屬孔、金屬邊口應做防護處理。

7、導線遇發熱元件、主母線時，導線應與發熱元件保持不小于5cm距離，如電抗器，加熱器等；導線不能緊靠主母線，電容器等。

8、主回路的電氣間隙和爬電距離符合要求。不同導電點位之間的電氣間隙不小于10mm，爬電距離不小于12.5mm。

9、導線不宜多束捆扎；預留導線的位置正確，長短適中，整齊美觀，固定可靠。

五、機構安裝檢查

1、高壓斷路器、低壓抽屜等動觸頭，有適量中性潤滑油脂；斷路器、低壓抽屜進出操作靈活，無卡滯現象。

2、高低壓機構，導軌等安裝正確，固定可靠。接地開關和分閘操作靈活，合分閘標記指示正確；接地刀口有中性潤滑油脂。

3、高壓機構聯鎖功能滿足“五防連鎖”要求。

4、高壓柜活門機構安裝正確，動作可靠，起落無偏差。

5、低壓合分閘操作機構安裝正確，固定可靠，操作靈活，并滿足機構聯鎖要求；合分閘標記指示正確。機構活動部位有適量中性潤滑油脂。

6、相同功能單元的手車，抽屜，斷路器等應能可靠互換。

六、母線安裝檢查

1、母線相序正確，一次方案符合圖紙要求；進出母線預留空間、位置正確，符合要求。

2、母線相序標識粘貼完整，正確，整齊美觀。

3、母線表面平整，無裂紋；連接孔，母線截、斷面應無毛刺等。

4、母線連接螺栓（螺釘）、平墊、彈簧、螺母等規格合適；緊固螺栓力矩值符合要求，螺紋露出螺母2～5絲，螺母置于維護側。

5、母線連接螺栓緊固后，螺栓有黑色緊固標記線，標記線標記符合要求。

6、主母線的電氣間隙和爬電距離符合要求。低壓柜電氣間隙不小于20mm，爬電距離不小于25mm。高壓6KV電氣間隙不小于100mm，10KV電氣間隙不小于125mm。

7、主母線熱縮套管規格正確，無破損，起皺，切斷面整齊。

8、母線連接面平整，無異物，連接自然吻合，可靠；要求連接面刷導電膏，應均勻涂抹厚度為0.3mm左右，連接完畢后，多余導電膏擦拭干凈。

9、用于連接一次或二次導線專用的連接片，連接片的方向，位置正確。

七、其他檢查

1、儀表門標牌、抽屜標牌、眉頭柜號牌、廠牌、模擬牌等，完整、整齊美觀、牢固、符合圖紙要求。

2、需要元器件型號規格標識、回路標識或住回路相序標識的，標識應完整，整齊美觀，正確。

3、母線框、接地支架、電纜支架、絕緣子等安裝正確，牢固。開關柜排列組合符合圖紙要求。

4、PE排、N排、一次轉接件及其他配件需要配螺栓是，螺栓數量，規格應正確。
